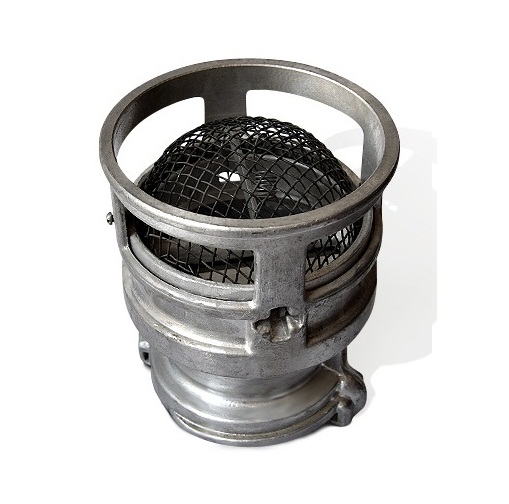

Сетка всасывающая СВ-100 предназначена для защиты всасывающей линии и насоса от попадания в них из водоисточника посторонних предметов, могущих засорить и повредить насос, а также для удержания воды во всасывающей линии при кратковременном прекращении ее подачи или при заполнении насоса водой перед включением его в работу при неисправном вакуум-аппарате.
Пропуск воды через клапан при вертикально расположенной сетке с всасывающей линией определяется понижением уровня столба воды на высоте 1м от соединительной головки сетки, который не должен превышать 30 мм в течении двух минут.
Сетка всасывающая СВ-100 может применяться в районах с умеренным, холодном и тропическим климатом, категория размещения 1 по ГОСТ 15150-69 и предназначена для эксплуатации в пресной воде.
Технические характеристики
Технические характеристики всасывающей сетки СВ-100:
- Условный проход, мм - 100
- Подача насоса, л/с - 20
- Коэффициент сопротивления - 1,5
- Диаметр, мм - 185
- Высота, мм - 215
- Масса, кг - 3,0
- Срок службы сеток до списания - не менее 8 лет.
