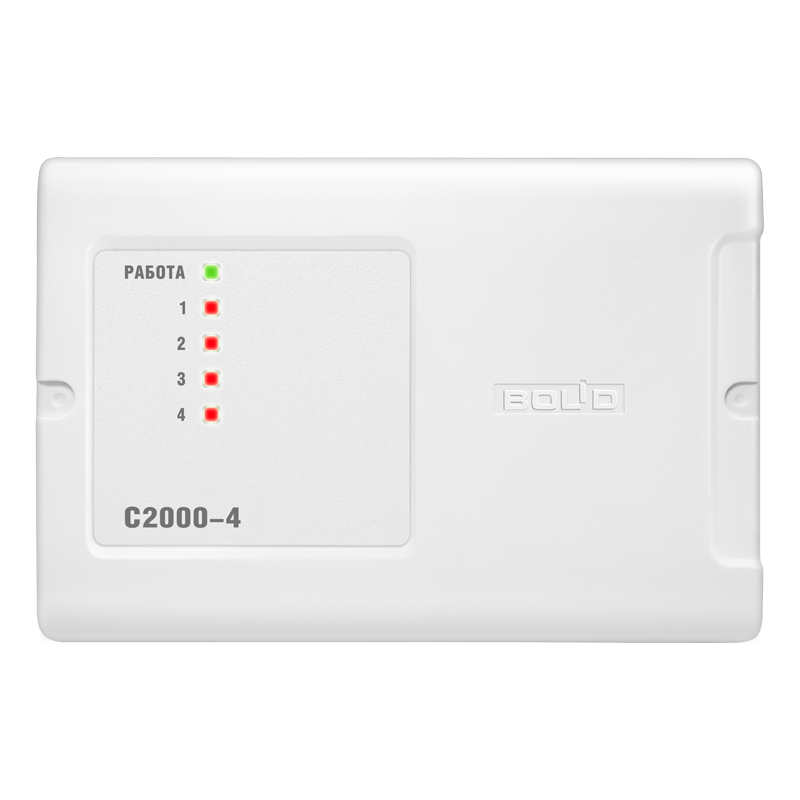

Предназначен для использования в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для охранной сигнализации и контроля доступа может использоваться в автономном режиме.
• Программируемый выбор типа шлейфов сигнализации:
тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
тип 3: пожарный тепловой двухпороговый
тип 4: охранный
тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
тип 6: технологический
тип 7: охранный входной
тип 11: тревожный
тип 12: программируемый технологический
тип 16: пожарный ручной
тип 17: водосигнальный
тип 18: пожарный пусковой
• Отображение состояния шлейфов сигнализации и состояния блока на 5 встроенных индикаторах
• Контроль доступа в охраняемое помещение в режиме: вход по Proximity-карте или ключу Touch Memory, выход по кнопке ВЫХОД
• Настраиваемый контроль взлома и блокировки входной двери
• Подключение считывателей с интерфейсом Touch Memory, Wiegand, ABA TRACK II и управление двухцветным светодиодом и звуковым сигнализатором считывателя
• Возможность управления взятием/снятием под охрану и доступом одной Proximity картой или ключом Touch Memory
• Режим двойной идентификации (по двум карточкам или ключам) для доступа и управления взятием/снятием
• Программируемые временные зоны для доступа и управления шлейфами сигнализации
• Программируемая логика управления двумя реле и двумя транзисторными выходами с контролем подключаемых цепей (41 тактика управления)
• Управление взятием/снятием под охрану, доступом со считывателя или дополнительно по интерфейсу RS-485 в ИСО «Орион»
• Управление выходами блока по интерфейсу RS-485 в ИСО «Орион»
• Запоминание событий в буфере при потере связи по интерфейсу RS-485
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• Количество радиальных неадресных шлейфов сигнализации (ШС) 4
• Макс. сопротивление проводов ШС без учета оконечного сопротивления
1 кОм для охранных ШС,
100 Ом для пожарных ШС
• Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"
20 кОм для охранных ШС,
50 кОм для пожарных ШС
• Подключаемые к ШС устройства
o Неадресные охранные и пожарные извещатели с релейным выходом Без ограничений
o Неадресные охранные извещатели, питающиеся от ШС с общим током потребления до 3 мА
o Неадресные пожарные извещатели, питающиеся от ШС с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
• Напряжение на каждом входе ШС 24 В ÷ 19 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС
• Ограничение тока в короткозамкнутом ШС 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
• Световая индикация тревог и неисправностей 1 индикатор состояния блока и 4 индикатора состояния каждого из ШС
• Энергонезависимый буфер событий 4088 сообщений
• Встроенный звуковой сигнализатор есть
• Датчик вскрытия корпуса микроконтакт
• Интерфейс RS-485
• Питание блока от внешнего источника постоянного тока
• Напряжение блока 10,2 ÷ 28,4 В постоянного тока
• Количество вводов питания 2
• Потребляемый ток 110 – 260 мА при напряжении питания 12 В, 60 – 140 мА при напряжении питания 24 В
• Готовность к работе после включения питания не более 3 с
• Внешний считыватель электронных идентификаторов (ЭИ) 1 вход
• Интерфейс подключаемых считывателей Touch Memory, Wiegand, ABA TRACK II
• Управление светодиодами считывателя Двумя светодиодами (зеленым и красным).
• Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
• Управление звуковым сигнализатором считывателя Есть. Сигнал управления "+5В КМОП"
• Объем памяти ЭИ (ключей Touch Memory или Proximity-карт) 4096
• Выходы 4 шт.
• Электромагнитные реле 2 шт.: 30 В, 7 А, 100 Вт постоянного тока
• Ключи (транзисторные) 2 шт.: 12 или 24 В (определяется напряжением питания блока), 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,0 мА), защита от перегрузки по току
• Рабочий диапазон температур от -40 до +50 °C
• Относительная влажность до 98% при +25 °C
• Степень защиты корпуса IР40
• Габаритные размеры 156×107×39 мм
• Вес блока не более 0,3 кг
• Средний срок службы 10 лет
• Программирование блока программа UProg.exe
• Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
• Тип монтажа настенный навесной или на DIN-рейку
