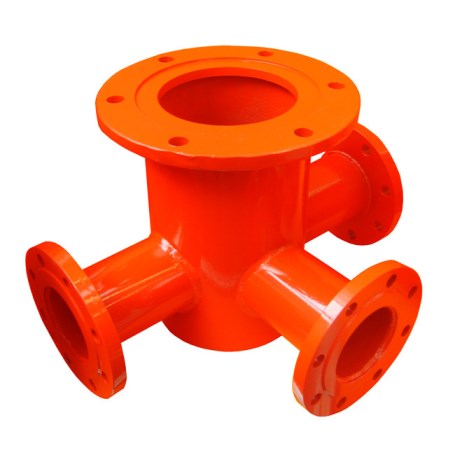

Фланцевый тройник в сочетании с подставкой для пожарного гидранта имеет конструкцию обычного тройника, на котором сверху дополнительно размещена пожарная подставка.
Материал изготовления ППТФ — высокопрочный чугун ВЧШГ или нержавеющая сталь.
Тройник фланцевый с пожарной подставкой (ППТФ) — более сложная фасонная часть водопровода, которая предполагает ответвление трубы на пожарный гидрант и на трубу меньшего или такого же диаметра.
Присоединительные размеры фланцев в данном изделии указаны с учетом диаметров условных проходов (Ду) труб: первое число соответствует диаметру основной трубы, вторая — диаметру отводящей трубы. Диаметр пожарной подставки не подлежит изменению, поскольку того требуют стандарты ГОСТ.
Технические характеристики
Технические характеристики подставки пожарной тройной фланцевой ППТФ 100:
- Диаметр условный DN - 100 мм
- Диаметр условный dN - 100 мм
- Диаметр наружный Dн - 118 мм
- Диаметр наружный dн - 118 мм
- Длинна L - 200 мм
- Длинна L1 - 200 мм
- Длинна L2 - 225 мм
- Масса - 45.1 кг.
- Давление PN - 1,6 МПа
- Присоединение - фланцевое
- Материал - ВЧШГ (высокопрочный чугун с шаровидным графитом)
- Рабочая среда - горячая и холодная вода
